Цинк борат 2335

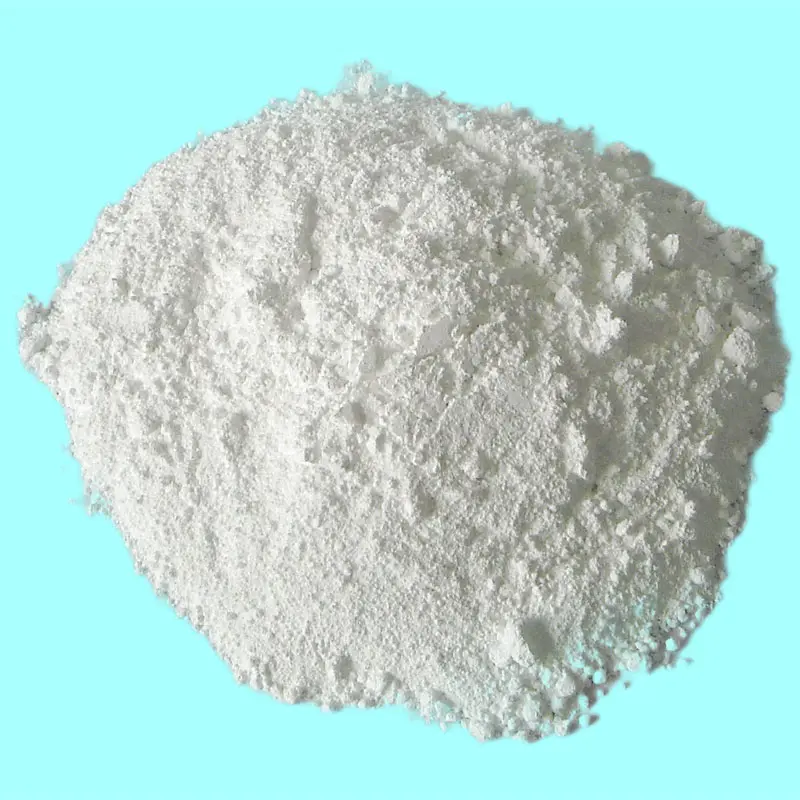

Цинк борат 2335 (Химическая формула: 2ZNO · 3B₂O₃ · 3,5H₂O), с молекулярной массой 434,62, представляет собой белый кристаллический порошок неорганический пламен.

Его основные особенности включают:

Механизм трехкратного пламени: выше 320 ℃, кристаллическая вода высвобождается, чтобы поглощать тепло и охладить, образуя слой стеклянного стекла для кислорода и тепловой изоляции. В сочетании с галогенными/галогенными огнестравками он катализирует и ингибирует реакцию цепи сгорания.

Безопасность окружающей среды: без галогена, нетоксичная и свободная от тяжелых металлов, соблюдая внутренние и международные стандарты, такие как ROHS, Reach и GB/T 23669. Уровень токсичности дыма во время сгорания достигает уровня ZA1 (GB/T 20285).

Широкая адаптивность: мелкие частицы (D50 = 3-5 мкм), отличная диспергируемость, подходящие для различных процессов, таких как литье инъекции, экструзия, покрытие и т. Д., Влияние на механические свойства материала менее 5%.

Заводская цена за огнестойкий цинк борат 2335 огнестойкий. Цинк борат 2335 также используется в качестве супрессанта дыма и послесвечения, а анти-аргурующего агента в поливинилхлориде, нейлоне, эпоксидной смоле, полиэтилене, полипропилене, полиэфирах, термопластичных эластомерах и каушетках. Будучи производителем цинка Borate 2335 в Китае, мы можем предоставить высококачественный груз и сервис.

Физические и химические свойства

область применения

Электронные приборы: 15% бората цинка 2335+10% бромированная эпоксидная смола добавляется в ABS (телевизионный корпус), с пламенной отставающей оценкой UL94 V-0 (1,6 мм) и прошел 125 ℃ тест на давление мяча, соответствует стандарту безопасности IEC 62368.

Автомобильная промышленность: в PP (бампер) он сочетается с гидроксидом магния в соотношении 1: 4, с общим добавлением 45%. Скорость удержания модуля изгиба в материале составляет 92%, а скорость сгорания составляет ≤ 100 мм/мин (протестировано в соответствии с GB/T 2408).

Провод и кабель: замените 30% триоксид сурьмы в изоляционном слое ПВХ, добавьте 12% цинкового бората 2335, уменьшите плотность дыма на 55%, увеличивайте индекс кислорода до 34%, проход GB/T 17651,2 Тест плотности дыма.

Промышленные резиновые детали: добавление 8% к нитриловым резиновым уплотнениям (NBR) уплотнения улучшает стойкость масла (120 × × 72H Скорость изменения объема ≤ 15%) и синхронизированное задержку пламени (уровень вертикального сгорания V-1), что делает его подходящим для нефтехимических сцен.

Стальная конструкция Огненное покрытие: Используется в качестве основного загрязнения огнем (с дополнительным количеством 25%) для ультратонких покрытий. Когда толщина покрытия составляет 1,5 мм, предел сопротивления огня может достигать 1,5 часа, а удельное сопротивление поверхности превышает 1 × 10 ¹² ω (определено в GB/T 5907.1)

Деревянный пластиковый композит (WPC): добавьте 10% в систему из ПВХ/древесной муки, степень сгорания достигает GB 8624 B1, а антивозрастные характеристики (разница в цвете △ E ≤ 3 после 500 часов ультрафиолета) увеличивается на 30%.

Загрязнение пламенем литиевого батареи: диспергирование 2% нано-размером с цинком Borate 2335 в добавках электролита может задержать термическую температуру бегемой батареи на 20 ℃ и само по себе время <5S (UL 94 V-0).

Аэрокосмические материалы: добавление 5% в композитные материалы на основе эпоксидной смолы, производство дыма (SPR ≤ 0,05 м ²/с) и токсичность (генерация CO ≤ 500PLM) во время сгорания соответствует стандартам FAR 25,853.

Свяжитесь с нами немедленно, чтобы разместить заказ!

Свяжитесь с нами, 24 часа в сутки, 7 дней в неделю.
